Conmutadores de protocolo de Internet (IP) para arquitecturas de acceso distribuido (DAA) para acceso a híbrido de fibra coaxial (HFC)

Conmutadores de Ethernet para PHY remota y OLT CIN remota

Con la evolución a la fibra digital dentro de una arquitectura de acceso distribuido, se requiere una infraestructura de conmutación de IP óptica a fin de conectar los sistemas de video, datos y gestión básicos con dispositivos de nodo remoto.

En una solución de PHY remota, una red convergente de interconexión (CIN) conecta los dispositivos de R-PHY (RPD) con el núcleo de CCAP que contiene el procesamiento MAC, como E6000 o vCore de ARRIS. También interconecta el núcleo de CCAP con el núcleo de video y los sistemas de gestión.

Para las OLT remotas, una CIN basada en ICX proporciona la conectividad en abanico entre varias OLT basadas en nodos y la red principal del operador.

La familia ICX® de conmutadores proporciona conmutación de Ethernet óptica, sólida y de alto rendimiento, con la flexibilidad para evolucionar de redes simples de una capa, apropiadas para implementaciones pequeñas o medianas, a arquitecturas leaf-spine escalables. El diseño de CIN requiere una arquitectura sin bloqueo y escalable con una latencia predecible y baja. Para satisfacer estos requisitos, son correctos los diseños modernos de data centers que recurren a una arquitectura leaf-spine.

Ejemplo de arquitectura leaf-spine de PHY remota

Entre las ventajas de una estructura de conmutación leaf-spine, se incluyen las siguientes:

• Mayor escalabilidad
• Mejoras sencillas de capacidad: mejora de puertos de RPD (agregación de leaf), mejora de red principal (agregación de spine)
• Todos los dispositivos cuentan con el mismo número de saltos = latencia predecible y constante

Si bien una red de una sola capa tiene sus limitaciones con respecto a la escalabilidad, cuenta con las siguientes ventajas:

• Arquitectura sencilla
• Espacio de rack bajo
• Costo potencialmente menor
• Los conmutadores se pueden reutilizar como leaf cuando se migra a una arquitectura de 2 niveles

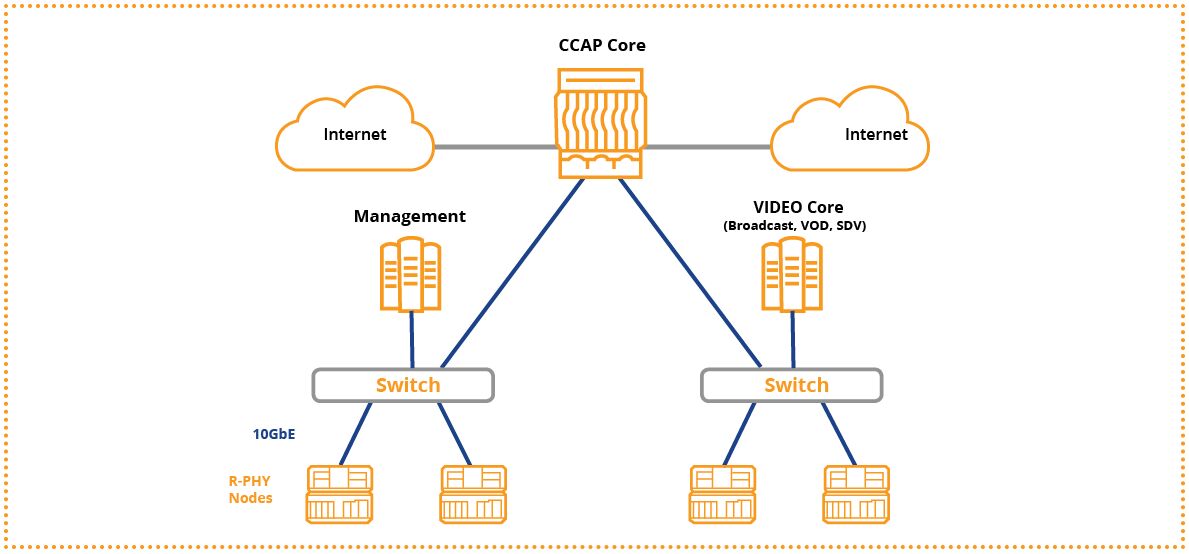

Ejemplo de arquitectura de una sola capa de PHY remota

Características

• Basada en estándares
• Arquitectura sin bloqueo de latencia baja
• Conjunto enriquecido de protocolos de capa 2 y capa 3
• Capacidad para SDN con compatibilidad para OpenFlow®
• Dos fuentes de alimentación y ventiladores intercambiables en caliente
• Compatibilidad con amplia gama de ópticas

La familia de conmutadores ICX7850, ICX7750 e ICX7650 es perfecta para implementaciones spine-leaf de CIN. Admiten una combinación de puertos de 10 GE, 40 GE y 100 GE, y un sólido conjunto de características de C2/C3.

La familia ICX ofrece un costo total de la propiedad (TCO) líder en el sector por lo siguiente:

• Configuración y gestión de red simplificadas
• Consumo bajo de energía
• Garantía de por vida, lo que incluye fuentes de alimentación y ventiladores

Detalles

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Modelo	ICX7650-48F	ICX7750-48F ICX7750-32Q	ICX7850-48FS
Capacidad de conmutación	1,128 Tbps	2,56 Tbps	6,4 Tbps
Puertos SFP+ de 10 GbE (máx.)	28	961	1281
Puertos QSFP+ de 40 GbE (máx.)	4	32	32
Puertos QSFP28 de 100 GbE (máx.)	2	-	32
MACsec		-
IEEE 1588v2	-	-	2
Documentos	Hoja de datos	Hoja de datos	Hoja de datos
1  con cables divisores de QSFP+ 2  futura versión
El uso de ICX, como parte de una solución de DAA integrada por completo, comprobada y compatible de ARRIS, reduce el tiempo de comercialización y el riesgo. Se simplifica el soporte continuo. Los proveedores de servicios pueden estar seguros de que su red puede escalarse a medida que aumentan las exigencias comerciales.
