¿Qué es la red de conectividad universal (UCG)?
UCG le permite implementar la infraestructura de cable en un entorno empresarial con la máxima flexibilidad y escalabilidad necesarias para respaldar todas las actividades del lugar de trabajo. Piense que es como el sistema nervioso de su cuerpo; requiere sensorización, mando y control, y datos para cada parte de su cuerpo que los necesite.
La UCG es:
- Universal: Proporciona acceso a prácticamente cualquier dispositivo, siempre que se conecte a través de protocolos comunes y estandarizados como Ethernet, Bluetooth o Zigbee
- Conectividad: Conecta dispositivos a equipos centrales como conmutadores, servidores y similares
- Red eléctrica: Las directrices de implementación se basan en áreas de servicio, cuyo tamaño varía en función de las aplicaciones a las que se va a prestar servicio
El lugar de trabajo está evolucionando. Los nuevos avances en tecnologías cableadas e inalámbricas, además de un cambio cultural general hacia una mayor movilidad, han hecho que el modelo centrado en la estación de trabajo se transforme en un modelo distribuido y centrado en el dispositivo.
La forma más eficaz de asegurarse de que un lugar de trabajo tenga una conectividad omnipresente es colocar puntos de concentración de servicio en el techo o cerca de él, donde puedan alcanzar fácilmente una antena DAS, una estación de trabajo, una cámara de seguridad o un equipo de HVAC. UCG le ofrece una forma consistente y ágil de asegurarse de que su cableado estructurado esté siempre donde lo necesite, sin tener que gastar una fortuna en instalaciones que interrumpan su negocio.
Más información en: Página de solución de red de conectividad universal
Controladores UCG
Cuando se introdujo el cableado estructurado, su objetivo principal era ser un medio estandarizado para conectar estaciones de trabajo, teléfonos de escritorio y otros dispositivos. Marca el inicio de la arquitectura abierta en el mundo de la infraestructura.
Desde entonces, los edificios han evolucionado para incorporar muchos sistemas inteligentes. Por lo general, esto significa utilizar sus propios medios de cableado, de los cuales podrían existir muchos tipos diferentes.
Esta evolución hacia los edificios inteligentes se está produciendo junto con una transformación en el cableado de telecomunicaciones: pasar de un lugar de trabajo centrado en la estación de trabajo a uno centrado en los dispositivos implica un número cada vez mayor de puntos de conectividad situados en o cerca de los techos. Además de proporcionar a los usuarios conectividad en el lugar de trabajo, también se necesitan puntos de conectividad en otras ubicaciones para apoyar el crecimiento de tecnologías como:
- Tecnologías inalámbricas: principalmente wi-fi y soluciones in-building wireless como DAS y células pequeñas que necesitan conexiones adicionales en los techos para puntos de acceso alrededor de su edificio
- Sistemas de seguridad y control de acceso que utilizan cada vez más conectividad de techo para cámaras, controladores y lectores de tarjetas con Alimentación a través de Ethernet (PoE)
- Sistemas de gestión de espacio y energía que utilizan sensores repartidos por edificios o instalaciones para aprovechar al máximo su espacio y respaldar la gestión de energía basada en la ocupación mediante la integración con luces LED controladas por red y sistemas HVAC
- Otros dispositivos compatibles con PoE
- Pantallas digitales que se utilizan cada vez más para cosas como la supervisión del espacio y la energía y para mostrar las ubicaciones de las salas de reuniones o el personal desocupado
- Un ecosistema cada vez mayor de otros dispositivos y servicios conectados a Internet de las cosas (IoT)
¿Cuáles son las ventajas de la UCG?
En los espacios empresariales, la infraestructura de comunicaciones suele estar formada por dos elementos básicos: la red troncal, también conocida como vertical o ascendente, y la horizontal. La red troncal conecta las salas de telecomunicaciones (TR) con las salas de equipos (ER) ubicadas en el centro. Los medios troncales suelen ser cables de fibra óptica monomodo o multimodo OM3, OM4 o OM5, capaces de admitir aplicaciones de gran ancho de banda, aunque el cableado de cobre también se puede utilizar para aplicaciones de bajo ancho de banda.
Esta arquitectura le permite realizar modificaciones sin grandes gastos ni interrupciones en las operaciones diarias.
UCG es un concepto evolucionado del sistema de cableado estructurado (SCS) que hemos analizado en profundidad anteriormente en The Enterprise Source. Leer más sobre el tema >
Se trata de un cableado que conecta al distribuidor con áreas de servicio específicas del edificio. En cada área de servicio, un punto de consolidación (CP) o un punto de concentración de servicio (SCP, en terminología ISO) establece una conexión permanente, con cableado fijo instalado entre el distribuidor y CP. Los cables proporcionan conectividad cableada desde el CP al equipo de telecomunicaciones o un TO para cada servicio, dispositivo o aplicación requerido.

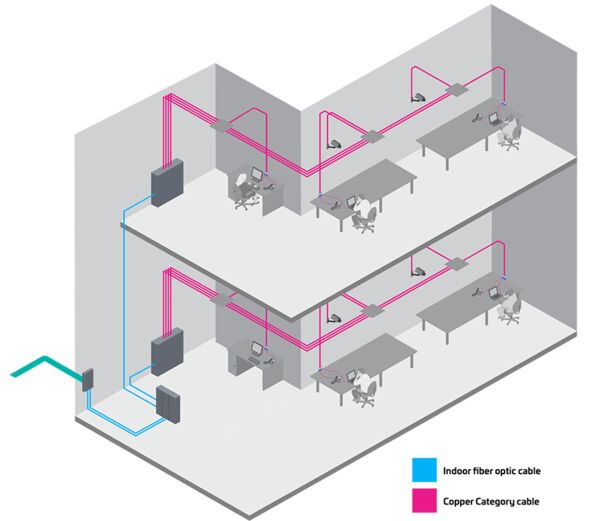

Cableado UCG
Mediante la implementación de un enlace horizontal permanente entre el distribuidor y el CP en el área de servicio, un sistema de cableado UCG puede ofrecerle una mayor flexibilidad para reconfigurar espacios de oficina, colocar dispositivos terminales distribuidos, realizar instalaciones o colocar conectividad en ubicaciones de fácil acceso.
Un sistema de cableado UCG suele costar más o menos lo mismo que una instalación tradicional, ya que los tendidos de cables son más cortos. Sin embargo, para una mayor flexibilidad, se implementan más puertos.
Es más eficiente (en términos de tiempo y gastos) utilizar vías comunes para que se respalden los diversos sistemas. Además, la flexibilidad añadida que ofrece UCG para traslados, incorporaciones y cambios podría permitir beneficios operativos a largo plazo para su organización, en comparación con el enfoque tradicional de implementar sistemas de cableado independientes para diversas aplicaciones.
Si está diseñando una implementación de cableado UCG, los estándares recomiendan que el CP se coloque al menos a 15 metros (alrededor de 50 pies) del TR, mientras se mantiene la longitud máxima del canal de 100 metros (o menos, teniendo en cuenta la reducción de la longitud debido a la alimentación remota, PoE). En los casos en los que 100 medidores no sean suficientes, se puede utilizar un cable de fibra óptica híbrido para alimentar dispositivos remotos como cámaras IP a mayores distancias.
UCG le ayuda a sacar el máximo partido de sus bienes inmuebles dividiendo el espacio de suelo utilizable en una cuadrícula de áreas de servicio de tamaño uniforme. Cada área de servicio alberga un punto de consolidación (CP), lo que garantiza la máxima flexibilidad para conectar, añadir y mover dispositivos. Piense en un área de servicio como un espacio de estacionamiento en un estacionamiento cubierto: Está organizada y estructurada, cada una tiene un tamaño designado y cada una está provista por una serie de dispositivos como luces de ocupación, sensores, etc.
Concepto evolucionado para zonas
Tanto si está hablando de una nueva construcción como de un reacondicionamiento, UCG es ideal y hace que los movimientos, incorporaciones, cambios y actualizaciones sean sencillos. UCG significa que necesita menos material y mano de obra, es decir, menos gastos operativos a lo largo de su vida útil. Además, cualquier modificación que necesite hacer es menos perjudicial para el lugar de trabajo, por lo que hay menos impacto negativo en la productividad de los empleados siempre que necesite implementar o reconfigurar servicios.
Al integrar todos los servicios en una arquitectura y aprovechar las tecnologías de bajo voltaje, también puede reducir al mínimo los costos operativos continuos y de instalación.
El tamaño máximo sugerido del área de servicio para un UCG es de 60 pies x 60 pies (18,3 metros x 18,3 metros). Esto se basa en las recomendaciones TIA-162-A para una cuadrícula de células con una separación uniforme que puedan admitir mejor una implementación y actualizaciones sencillas de sus puntos de acceso inalámbricos.
Los estándares ISO/IEC 11801-6 y CENELEC EN 50173-6 recomiendan un área de servicio de 4 m x 4 m.F
Para decidir qué tamaño de área de servicio se adapta mejor a sus necesidades, es aconsejable evaluar su edificio y sus usos previstos. Por ejemplo:
- Las áreas de servicio grandes son más rentables en el momento de la instalación, pero cuando se realizan traslados, incorporaciones y cambios, se vuelven más caras. Esto se debe a que los cables tienen que extenderse a largas distancias.
- Las áreas más pequeñas suelen tener costos iniciales más altos porque necesita instalar más rutas y menos conexiones en cada CP, pero sus costos de traslados, incorporaciones y cambios durante la vida útil del edificio serán menores. Además, existe la ventaja añadida de que siempre tendrá un CP de 2 a 3 metros del equipo que se está instalando.
También puede implementar cableado UCG como una superposición a una arquitectura de red de área local (LAN) tradicionalmente cableada, lo que le ayuda a soportar todas las aplicaciones basadas en el techo. En diseños más sólidos, también puede utilizar UCG como arquitectura común para aplicaciones basadas en el techo y cableado de estaciones de trabajo.
Es posible que su edificio tenga algunas de estas aplicaciones en todo el edificio, como wi-fi, in-building wireless y alimentación a través de Ethernet (PoE), que sin duda son cada vez más exigentes. Para estos tipos de aplicaciones, se recomienda utilizar medios de cable de Categoría 6A para el cableado permanente del distribuidor a cada área de servicio en el UCG. Según ISO/IEC 11801-6 y CENELEC EN 50173-6, el requisito mínimo es el cableado de categoría 6.
- Debe espaciar las células de manera uniforme para facilitar la implementación de los dispositivos conectados
- El número de bajadas de cable que necesita en cada célula depende de las aplicaciones admitidas y del tamaño de la célula
Figura 4: Célula TIA TSB-162-A recomendada para redes de área local inalámbricas (WLAN)
Figura 5: Célula ISO/IEC TR 24704 recomendada para 802.11
Ejemplo de una implementación para una célula de 60 ft x 60 ft (18 m x 18 m):
En ISO/IEC 11801-6, tabla A.2, se puede encontrar una guía estandarizada para las dimensiones recomendadas de la rejilla SCP.
Más información:
Guía de diseño: Red de conectividad universal
Para desarrollar con éxito una infraestructura diseñada según los principios de UCG, se comienza con el sistema de cableado estructurado. Lea una explicación detallada sobre este tema aquí: Sistemas de cableado estructurado | Archivo de datos
Le recomendamos preparar su nuevo sistema de infraestructura para el futuro, de modo que eso implique una recomendación sólida para el cableado de categoría 6A. Lea todo al respecto aquí: Cableado estructurado de cat. 6A | Archivo de datos
Las redes troncales de edificios eficaces utilizan fibra multimodo. Obtenga más información aquí: Fibra multimodo | Archivo de datos
Cableado estructurado en un edificio
Los conjuntos de conectores de techo (CCA) le ofrecen una forma de conectar cables horizontales a conjuntos cortos de latiguillos de un solo extremo sobre el terreno. Puede optar por utilizar conectores de techo si desea terminar el montaje en un latiguillo de un solo extremo. Una vez instalado, el enlace con conector puede usarse entonces para conectarse a cámaras, puntos de acceso y otros dispositivos montados en el techo.
Conjuntos de conectores para techo
Merece la pena saber que, si desea una alternativa a terminar un conector con cable, puede terminar fácilmente un extremo de cable en el CCA y enchufarlo en el equipo final. Además, los traslados de oficina a veces pueden significar cambios en las ubicaciones de las tomas, y puede utilizar conectores de techo si la nueva ubicación de la toma necesita una longitud de cable adicional.
Problema: Necesita garantizar una infraestructura óptima para admitir dispositivos cableados en un área de trabajo definida, incluidos PC, impresoras y terminales VoIP. También debe proporcionar comunicación de alta velocidad y alimentación remota a un número cada vez mayor de dispositivos en esa área de trabajo.
Solución recomendada: Al implementar cableado de categoría 6A para la LAN cableada, obtiene una compatibilidad óptima para Gigabit Ethernet hoy y hasta 10 Gigabits en el futuro. La categoría 6A utiliza conectores RJ45 omnipresentes, lo que significa conectividad simplificada y compatibilidad con versiones anteriores. En comparación con las categorías inferiores, el cable de categoría 6A ofrece una menor resistencia a CC y una mejor disipación del calor para la alimentación remota. Es la solución ideal si necesita combinar el rendimiento de Ethernet y la compatibilidad con PoE. Las estaciones de trabajo con puertos Ethernet 2G, 4G, 5G y 10G ya están ampliamente disponibles y se harán más comunes en los próximos años.
Por lo general, las implementaciones de redes LAN cableadas incluyen de dos a cuatro tomas de área de trabajo de categoría 6A si necesita admitir un PC/portátil (o una pantalla alimentada por PoE), un teléfono VoIP, una impresora de red y un repuesto.
LAN cableada
Problema: Debe proporcionar una infraestructura óptima para admitir una amplia gama de dispositivos móviles BYOD (traiga su propio dispositivo) que dependen de una infraestructura wi-fi de alta velocidad e in-building wireless en el edificio para una conectividad de alta calidad.
Solución recomendada: Con velocidades de red wi-fi de retorno preparadas para superar un gigabit con la última generación de puntos de acceso 802.11ax, la categoría 6A es la mejor opción para la infraestructura inalámbrica. Las soluciones DAS y para células pequeñas modernas pueden compartir la infraestructura de categoría 6A sin una red física superpuesta. Estas soluciones in-building wireless le ofrecen capacidades multibanda, multioperador y multitecnología a través de puntos de acceso universales montados en el techo.
Debe utilizar una rejilla de techo de Categoría 6A para dar soporte a la infraestructura inalámbrica, con cuatro o más tomas por área de servicio para dar soporte a redes wi-fi y DAS o de célula pequeña.
Wi-Fi e in-building wireless
Problema: Necesita proporcionar una infraestructura óptima para soportar una plataforma de iluminación altamente eficiente con detección y controles integrados.
Solución recomendada: Los nuevos sistemas de iluminación con luces LED eficientes y capacidades de detección y control integradas dependen del cableado de par trenzado para ofrecer una plataforma de inteligencia de edificios de alto rendimiento. Esta plataforma le ofrece análisis sofisticados que optimizan la ocupación y la eficiencia energética.
.Los sensores de ocupación supervisan datos históricos y en tiempo real sobre el uso de la sala y las tasas de ocupación, lo que le permite tomar decisiones mejor informadas sobre la configuración y el tamaño de la sala.
Las implementaciones típicas proporcionan conectividad al techo con los accesorios, las luces descendentes y los sensores.
Iluminación y sensores inteligentes
Problema: Necesita proporcionar una infraestructura óptima para respaldar los requisitos audiovisuales en evolución en espacios colaborativos y salas de conferencias.
Solución recomendada: El Internet de las cosas (IoT) está creciendo rápidamente y solo lo encontrará más con el tiempo en sus edificios. Un kit audiovisual de última generación es un ejemplo de IoT y cada vez más se basa en cableado de par trenzado y PoE para dispositivos como proyectores, pantallas táctiles, pantallas digitales, pizarras electrónicas y otros equipos de audio y video HD. A medida que las oficinas evolucionan y se convierten en lugares de trabajo más flexibles, es probable que tenga que apoyar tanto a los asistentes a reuniones in situ como a los asistentes a reuniones remotas, lo que aumenta las demandas de soluciones audiovisuales.
El cableado de categoría 6A ofrece un rendimiento óptimo que puede soportar las crecientes demandas de ancho de banda para video y audio HD, y también admite los requisitos de alimentación y datos que los nuevos sistemas audiovisuales tienen basados en la alianza HDBaseT.
Servicios audiovisuales
Problema: Necesita una infraestructura fiable que admita sistemas de automatización de edificios y control de acceso con una amplia gama de controladores, sensores y dispositivos que dependan de protocolos heredados, así como de la comunicación IP.
Solución recomendada: Solución recomendada: Los medios de par trenzado se utilizan cada vez más para dar soporte a los sistemas de automatización y control de acceso de edificios, así como a otros dispositivos de IoT.
Se puede implementar cableado de categoría 5e o superior para admitir dispositivos que dependan de protocolos heredados, así como dispositivos más recientes que dependan de la comunicación IP.
Ahora están habilitados para PoE un número cada vez mayor de dispositivos de automatización de edificios y de control de acceso. Las implementaciones suelen utilizar cableado de categoría 6A para proporcionar conectividad a controladores, sensores, VAV, lectores de tarjetas y otros equipos de automatización de edificios y control de acceso.
Sistemas de automatización de edificios y control de acceso
El futuro de UCG
Los lugares de trabajo han cambiado drásticamente en los últimos tiempos, ya que muchos trabajadores se mudaron de las oficinas a espacios de trabajo improvisados en sus hogares u otras ubicaciones remotas. Pero incluso cuando los trabajadores y las empresas se están acostumbrando a este nuevo statu quo, los líderes empresariales ya se preguntaban: “¿Cómo será el lugar de trabajo cuando volvamos?”
Nos hacemos una idea de cómo es. Una tendencia es el aumento del espacio de trabajo híbrido para adaptarse a una combinación de trabajadores remotos y en el lugar. Muchos trabajadores ahora dicen que no quieren trabajar para un empleador que les exige trabajar in situ a tiempo completo, mientras que otros dicen que quieren trabajar de forma remota al menos un día a la semana.
Como tal, ahora hay una tendencia para que las empresas reduzcan la cantidad de espacio de oficina que alquilan. Las vacantes de oficinas inmobiliarias están en aumento, y las empresas están replanteándose el resto de espacios de oficinas mientras aprovechan la oportunidad para recortar los costos inmobiliarios. En lugar de espacios rígidos compuestos por oficinas privadas y granjas de cubículos, las empresas están buscando espacios de oficina híbridos con escritorios compartidos, configuraciones de oficina flexibles y mecanismos de salud y seguridad que abordan la mayoría de las preocupaciones de los empleados después de la pandemia.
Algunas conclusiones:
- Los espacios deben ser flexibles: los espacios de oficina diseñados para centrarse en los espacios de trabajo privados y estáticos tradicionales se consideran como una limitación de la forma en que las personas pueden utilizar el espacio de forma eficiente. Los espacios que pueden fomentar de forma segura una colaboración fácil tanto en persona como a distancia serán más comunes.
- Trabajo en caliente: las horas flexibles y los estilos de trabajo estaban en aumento antes de la pandemia. Después de la pandemia, pueden ser más habituales, lo que conlleva una reducción de oficinas personales, cubículos o escritorios.
- La salud y la seguridad son primordiales: la salud y la seguridad se han hecho más prominentes en las mentes de los trabajadores y los gerentes, lo que lleva a considerar el espaciado, la rotación de la limpieza, la capacidad y la calidad del aire.
Para respaldar estas nuevas prioridades de espacio de trabajo, se beneficiará de la innovación e inversión tecnológica subyacentes. Por ejemplo, los sistemas de edificios inteligentes pueden realizar un seguimiento y gestionar automáticamente la ocupación, los equipos de limpieza, la calidad del aire y la seguridad, mientras que las redes wi-fi permiten que los trabajadores se muevan a cualquier lugar dentro de un espacio de oficina.
UCG: infraestructura flexible para espacios de trabajo flexibles
Permitir un espacio de trabajo flexible necesita una arquitectura de red que sea tan flexible y dinámica como la fuerza de trabajo que soporta. La red de conectividad universal (UCG) de CommScope lo hace organizando un espacio de trabajo en áreas llamadas “células”. Mediante la implementación de puntos de consolidación (CP) para la conectividad de red en estas áreas, puede equipar su edificio para proporcionar opciones de espacio de trabajo altamente flexibles sin dejar de dar soporte a las necesidades de red principales de la fuerza de trabajo.
El UCG le permite admitir múltiples aplicaciones que permiten el lugar de trabajo del futuro, incluyendo LAN inalámbricas (WLAN), tecnologías móviles, sensores de salud y seguridad, automatización de edificios y control de acceso. En los espacios de colaboración que tienen requisitos inalámbricos más pesados, puede utilizar CP para proporcionar alimentación y conectividad a más puntos de acceso WLAN. La conectividad por cable y WLAN puede admitir espacios de trabajo enfocados en un área de escritorio compartida y también sistemas que detectan la ocupación, para informar a los demás de los espacios disponibles o para notificar a los servicios del edificio que un espacio debe limpiarse antes de que otra persona pueda utilizarlo.
El lugar de trabajo está evolucionando, y seguirá evolucionando, según lo exijan las demandas de los usuarios finales. CommScope es el socio perfecto para satisfacer no solo sus necesidades actuales, sino también las necesidades dinámicas del futuro, con arquitecturas progresivas como nuestra red de conectividad universal.
Prepare su infraestructura para el futuro
Con el conocimiento de las prácticas de cableado estructurado, puede ayudar a sus administradores de instalaciones y de TI y, como resultado, ahorrar costos, mejorar el rendimiento de la red y facilitar la gestión de la red en estos largos periodos de tiempo. El enfoque de red de conectividad universal (UCG) de CommScope le ofrece un enfoque elegante y flexible para el diseño de redes de cableado.
Como una arquitectura de capa física emergente para edificios inteligentes, UCG está diseñado para ofrecer un gran ancho de banda y capacidades de energía remota que pueden soportar sus aplicaciones de edificios inteligentes, a la vez que le proporciona una eficiencia y flexibilidad mejoradas.
Al basarse en áreas de servicio en lugar de en un enfoque de conectividad centrada en el escritorio o en el dispositivo, UCG puede adaptarse para proporcionar a su edificio una conectividad y capacidad óptimas. La mejor manera de gestionar el cableado UCG y los dispositivos conectados en su edificio es un sistema de gestión de infraestructura automatizada (AIM). A medida que el creciente enfoque en la eficiencia, la seguridad y la productividad impulsa las implementaciones de más dispositivos cableados e inalámbricos en edificios, un UCG puede proporcionarle la base esencial que maximiza el potencial de su edificio y lo hace más atractivo para los inquilinos.
